El panel Diedra
El elemento base del sistema es un panel modular: dos redes de acero electrosoldadas, unidas por conectores, con una placa de poliestireno expandido intercalada y moldeada. En la obra se completa con hormigón.

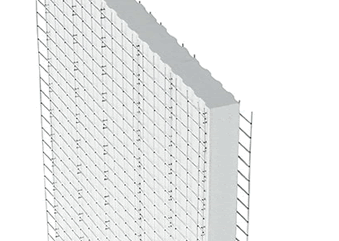

Panel Simple
Paredes, tabiques, divisorios, pisos y cubiertas
El panel de uso general. Se completa en obra con revoque estructural sobre los dos lados.
Ideal para
- Paredes, tabiques, divisorios, pisos, paredes de cerramiento y cubiertas de edificios civiles e industriales.
- Tabiques, divisorios y paredes de cerramiento en edificios nuevos o a reestructurar.
- Paredes de cerramiento y divisorios en edificios industriales y comerciales de grandes dimensiones.
- Encofrado perdido aislante para cubiertas y pisos de variadas dimensiones, con o sin refuerzos pre-colados.
- Estructura portante, con aplicación de revoque estructural sobre los dos lados.
- Ancho
- 120 cm, fijo
- Alto
- Según el proyecto
- Malla
- Ø 2,5 mm cada 75 mm
- Conectores
- Ø 3 mm, unos 54 por m²
Como muro, con 30 mm de mortero estructural por cara
| Panel | EPS (mm) | Muro terminado (mm) | Peso del panel (kg/m²) | K (W/m²K) |
|---|---|---|---|---|
| PSN040 | 40 | 100 | 2,89 | 0,738 |
| PSN060 | 60 | 120 | 3,25 | 0,519 |
| PSN080 | 80 | 140 | 3,62 | 0,400 |
| PSN100 | 100 | 160 | 3,99 | 0,326 |
| PSN120 | 120 | 180 | 4,35 | 0,275 |
| PSN140 | 140 | 200 | 4,72 | 0,237 |
Fuente: ficha técnica PSN Muro. Aislamiento acústico de 41 dB con PSN040 y 46 dB con PSN080, en ensayos de la Universidad de Chile.

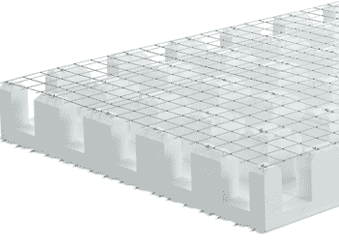

Panel Descanso
Descansos, losas y placas bidireccionales
Creado para la realización de descansos, losas y placas bi-direccionales armadas. Aporta un aislamiento continuo hacia el intradós del panel. Es una excelente solución para realizar descansos contiguos a las escaleras creadas con el Panel Escalera Diedra. También puede ser utilizado para cualquier placa o losa de cemento armado bi-direccional, con la ventaja de su peso moderado con respecto a una losa llena y de la presencia de un aislante continuo que también funciona como encofrado.

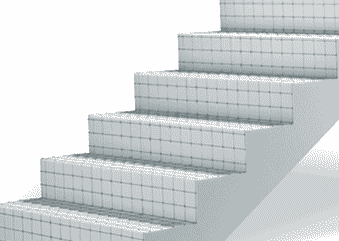

Panel Escalera
Rampas de escalera
Permite construir una escalera ligera, resistente y de rápida realización. Está constituido por un bloque de poliestireno expandido moldeado según las exigencias del proyecto, recubierto con dos mallas metálicas unidas entre sí por medio de costuras de alambres de acero soldados con electrofusión. Este panel, eventualmente armado y completado en la obra con colada de hormigón en los huecos específicos, se utiliza para la realización de rampas de escaleras, que luego serán acabadas externamente con revoque tradicional, baldosas u otro material. El Panel Escalera se caracteriza por la facilidad y rapidez de su colocación, así como también por su ligereza y resistencia estructural.

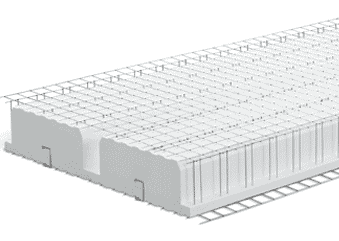

Panel Losa
Losas y cubiertas con viguetas de hormigón
Utilizado para realizar losas y cubiertas con viguetas de hormigón armado, con notables ventajas en términos de ligereza, aislamiento y rapidez de montaje. Con el Panel Diedra, formado por una placa moldeada de poliestireno expandido, se realizan pisos y cubiertas de edificios con la adición de acero complementario en el interior de las viguetas específicas y posteriormente con la colada de hormigón en la obra.
